触摸屏中光刻胶层和ITO层厚度测量
触摸屏中光刻胶层和ITO层厚度测量:
触摸屏样品:在玻璃基底上覆盖ITO导电层和光刻胶(方形图案),使用MProbeMSP Vis薄膜测厚仪进行测量,这套薄膜测厚仪的测量范围是10nm-20um,配备显微镜,包含一个CCD,用于对测量位置的成像和导航。
光刻胶大约15umX15um(图1),使用40倍物镜,测量光斑的直径约10um。

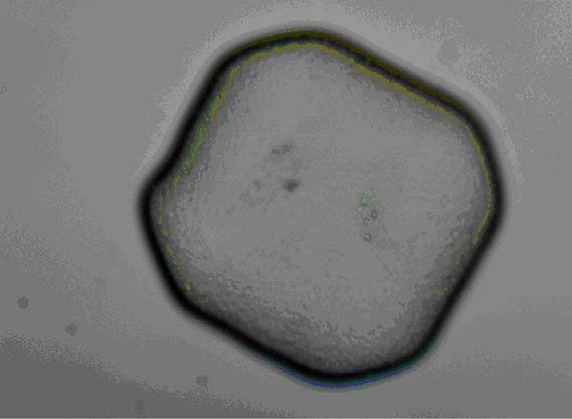

图1 光刻胶斑点(15umX15um),使用40倍物镜成像
图1 光刻胶斑点(15umX15um),使用40倍物镜成像
光刻胶的折射率通过Cauchy模型来拟合(1.65),图2是测量得到的反射率曲线,使用厚薄膜的模型来计算厚度。因为光刻胶的厚度在3um-4um之间,且在这个例子中ITO层很薄,不用考虑ITO层的影响。ITO层的厚度单独测量(见图4)

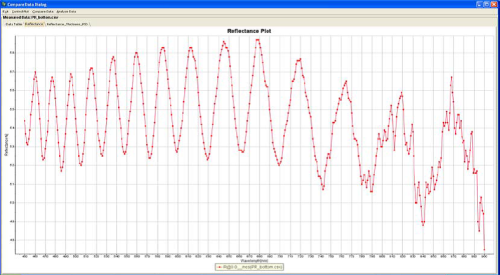

图2.光刻胶的反射光谱

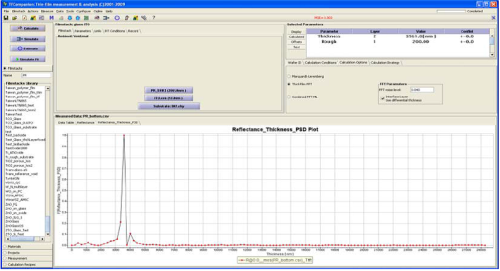

图3 薄膜厚度分析结果,光刻胶的厚度为3.561um

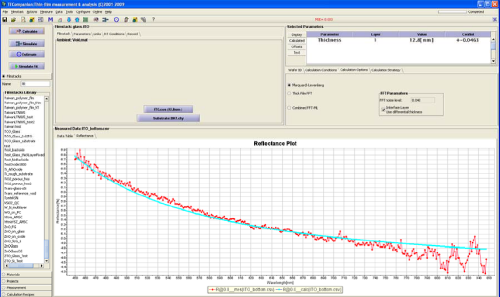

图4ITO导电层的厚度为12.8nm
我们乐意为您进行免费样品测量,欢迎来电咨询。
